GPU - GRAPHIC PROCESSING UNIT

La scheda video, o GPU, va inserita in uno degli slot PCI-Express in dotazione, dopo essersi assicurati di aver rimosso la mascherina corrispondente nella parte posteriore del case, che ne copre il buco se assente. A questo punto iniziamo ad aprire lo slot tramite il corrisponde piedino, simile a quello delle RAM (non sempre presente).

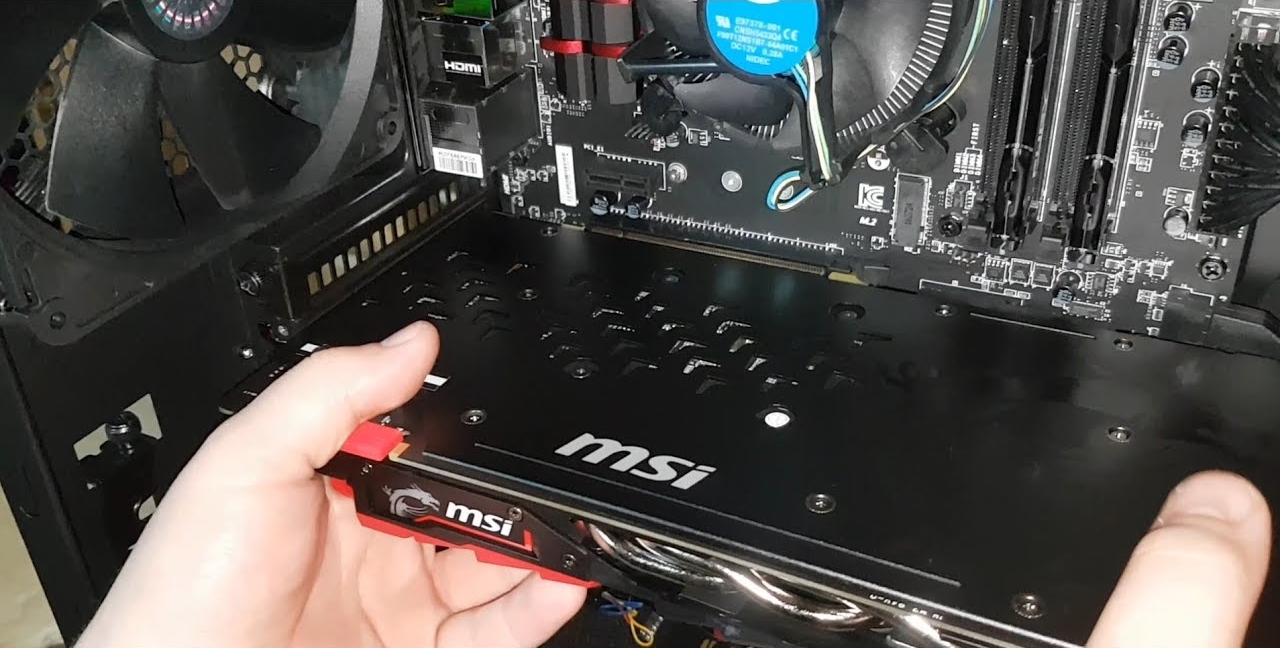

A questo punto procediamo all'installazione di questa nel relativo slot, infilando prima l'estremo opposto al lato posteriore del case, fino a sentire un *clic*.

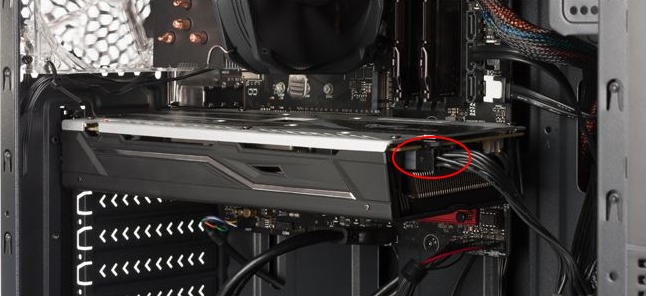

A questo punto basterà connettere l'alimentazione dedicata della GPU, se presente (solitamente si trova solamente nelle schede video più performanti che necessitano di maggior wattaggio). Il connettore, come mostrato sotto, possiede un numero variabile di pin ed è quindi necessario un cavo adatto per connetterlo all' alimentatore.

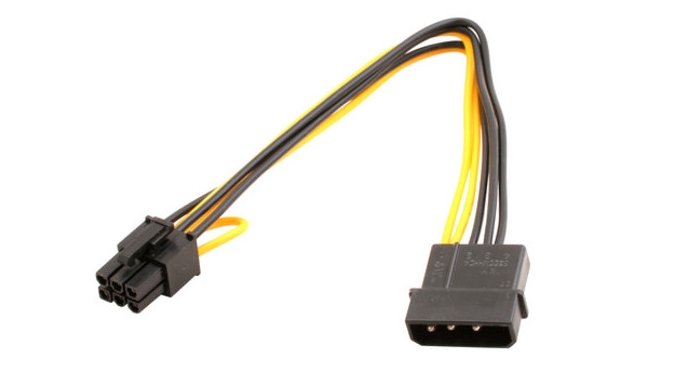

Se l'alimentatore in dotazione è modulare basterà connettere le due estremità con il cavo adatto, il caso contrario è necessario un adattatore da connettere alle uscite dell'alimentatore, del tipo mostrato nella figura sotto.
